Прицепы для мотоциклаСозданием различных приспособлений для облегчения работ на приусадебном участке я занимаюсь уже много лет. Однако на суд читателей своих разработок пока не выносил, это — моя первая попытка. Началось все с того, что в продаже появились прицепы для мотоциклов — в частности для «Восхода». Это-то и побудило меня построить прицеп для моего «Юпитера-4К». В принципе буксировка за мотоциклом с коляской никогда не запрещалась и правилами.

Прицеп, который я изготовил, подходит для буксировки его любым мотоциклом с коляской, а также грузовым мотороллером «Муравей». Он получился весьма удачным; вскоре такой же прицеп сделал и мой сосед к своему «Муравью».



Прицеп для мотоцикла с коляской «Иж-Юпитер-4К».

Прицеп для мотоцикла с коляской «Иж-Юпитер-4К».



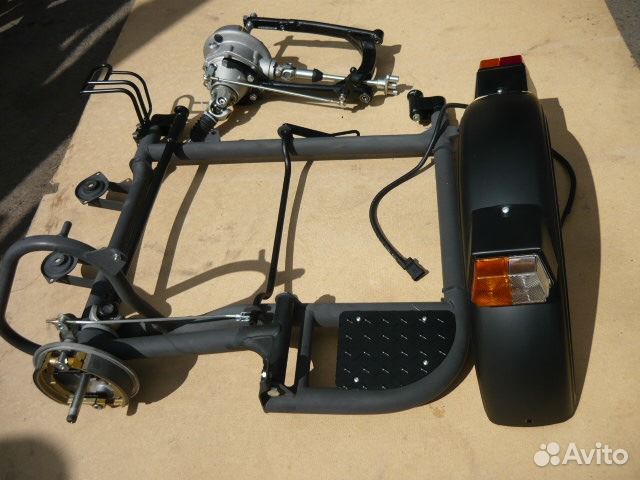

Прежде всего пришлось доработать раму бокового прицепа (коляски). Я приварил к ней Г-образный кронштейн, выгнутый из стальной трубы Ø 60 мм, прикрепив его к продольной трубе рамы двумя хомутами (с фиксацией сваркой) и двумя трубчатыми подкосами, приваренными к раме и к кронштейну. Подкосы — это также водопроводные трубы с внешним диаметром 22 мм. Длина заготовок — 600 и 780 мм, однако окончательный их размер уточняется по месту.



Доработка рамы бокового прицепа мотоцикла.

Доработка рамы бокового прицепа мотоцикла:

1 — Г-образный кронштейн, 2 — хомут передний, 3 — хомут задний, 4, 5 — подкосы, 6 — труба-переходник, 7 — усиливающая косынка, 8 — стойки.



Помимо этого к стойкам, на которые опирается кузов коляски, приваривается стальная труба, позволяющая немного приподнять заднюю часть кузова, с тем чтобы его оболочка не задевала за Г-образный кронштейн. Необходимо также для увеличения жесткости рамы дополнительно приварить стальную косынку.



Нормализованное сцепное устройство.

Нормализованное сцепное устройство:

1 — шар (сталь Ø 50 мм), 2 — ось запорного рычага (сталь, Ø 12 мм), 3 — стопор (сталь, Ø 10 мм), 4 — стопорный рычаг (сталь, толщина 15 мм), 5 — дышло, установленное на буксировщике, 6 — контровка, 7 — корпус сцепного устройства.

Каркас самого прицепа также сварной. Детали дышла и поперечины — из трубы Ø 22 мм, ось прицепа — это труба Ø 60 мм, а на грузовую платформу пошли стальные уголки с шириной полки 15 мм. Последняя соединяется с осью через V-образные кронштейны, выгнутые из стальной полосы сечением 7X70 мм.

Диски колес и шины — от мотороллера «Муравей», ступицы — от списанной сеялки, после обрезки они отлично состыковались с дисками.

Днище и борта кузова зашиты обычными строгаными шпунтованными досками (к каркасу крепятся шурупами). Задний борт может открываться и при необходимости сниматься, поскольку он навешен на обычных дверных петлях.

Прицеп имеет все необходимые световые приборы: фонари стоп-сигнала, указателя поворота, а также габаритные огни. На брызговиках установлены катафоты-световозвращатели.
Масса его — около 55 кг. Предельная грузоподъемность — до 350 кг, однако по правилам она не должна превышать 50% массы буксировщика. «Мотопоезд» развивает скорость до 60 км/ч. Тормоза не предусмотрены, поскольку тормозная система мотоцикла вполне справляется с торможением — разумеется, если она хорошо отрегулирована и задействован тормоз бокового прицепа.


Уже более четырех лет находится в эксплуатации этот прицеп и пока неплохо мне служит. Не было ни значительных поломок, ни неприятностей при использовании прицепа с мотоциклом. «Мотопоезд» остался столь же мобильным и маневренным, как и сам мотоцикл. Не отразилось использование прицепа и на двигателе. Он работает по-прежнему надежно, устойчиво, не перегревается, дорабатывать его никак не пришлось.

Мне кажется, что моя самоделка заинтересует тех владельцев мотоциклов с коляской, которые живут в сельской местности. Транспортных работ на подворье — не счесть. Нужно ли привезти сена, отвезти на приемный пункт картофель, доставить удобрения — всюду требуется грузовое транспортное средство. А между тем ныне чуть ли не в каждом втором дворе — мотоцикл с коляской, расходующий свои 20—30 л. с. лишь на обслуживание самого водителя и пассажиров. Так не пора ли запрячь эти лошадиные силы в работу?



автор: В. СЕДОВ, г. Владимир



От редакции. Прицеп к мотоциклу с коляской, сконструированный и построенный нашим читателем В. Седовым, обладает одним существенным недостатком — его сцепное устройство не отвечает нормативам, предъявляемым к подобным узлам требованиями ГАИ. Поэтому редакция сочла необходимым изобразить на чертежах прицеп со стандартным сцепным устройством (шаровым шарниром).

В продолжение темы:

И с коляской и с прицепом.

Прочитал в журнале «Моделист-конструктор» Мб 12 за 1992 год публикацию А. Татарникова из Усть-Каменогорска «Послушный прицеп». Она подсказала мне решение, на первый взгляд, довольно ординарной, а при вникании — почти неразрешимой задачи: как оборудовать мотоцикл с коляской таким прицепом, который двигался бы за ним колея в колею?
Замысел сделать прицеп к своему «ИЖ-Юпитеру» зрел у меня давно. Однако воплощение задумки сдерживали как раз обстоятельства, подробно рассмотренные в той статье. Думаю, будет полезно вспомнить о них еще раз.
Трудность состоит не в изготовлении прицепа, а в подсоединении его к мотоциклу. Дело в том, что корпус боковой коляски затрудняет размещение сцепного узла на ее раме посередине колеи. К тому же при таком соединении руль мотоцикла с большим усилием начинает при езде тянуть вправо. Чтобы избежать этих проблем, сцепной узел приходится сдвигать ближе к мотоциклу. Однако прицеп тоже смещается влево и его колея уже не совпадает с колеёй мотоцикла. Такое взаимоположение частей мотопоезда затрудняет движение по фунтовым проселкам, усложняет объезд препятствий и поворот влево, заставляет водителя следить за прицепом при разъездах со встречным транспортом, особенно на узких дорогах.

И с коляской и с прицепом.

Варианты размещения сцепного устройства прицепа:
1. Сцепное устройство размещено по середине колеи прицепа — следы колес прицепа и мотоцикла не совпадают
2. Сцепное устройство смещено — прицеп движется юзом
3. Сцепное устройство и оси колес смещены — колея мотоцикла и прицепа совпадают

И с коляской и с прицепом.И с коляской и с прицепом.

Общий вид прицепа:
1 — шаровой шарнир сцепного узла; 2 — дышло; 3 – световозвращатель (4шт.);4 — борт (фанера s16); 5 — грязевой щиток (сталь, лист s2, 2 шт.); 6 — фонарь ФП-132 (2 шт.); 7 — ручка заднего борта (2 шт.); 8 — колесо 3,5-18″ (от мотоцикла «Иж»); 9 — кронштейн подставки (сталь, лист s3); 10 — стойка (труба 20х20); 11 — штепсельный разъем ОНЦ-ВН 1-7; 12 — страховочная цепь; 13 — сноба крепления грязевого шипа (сталь, полоса 40х5, б шт.); 14 — мост; 15 — брызговик (резина s5,2 шт.)

И с коляской и с прицепом.

Рама:
1 — дышло (труба 42х4); 2 — косынка (лист s3,10 шт.); 3 — укосина (труба 40х20); 4 — поперечины (труба 40х20, 4 шт.); 5 — лонжерон (труба 40х20,2 шт.); 6 — стойки бортов (труба 20х20,8 шт.); 7 — кронштейны (сталь, пластина s5); 8 — трубы торсионов моста (от БП-65); 9 — подкос (труба 40х20,4 шт.); 10 – торсионный вал (от БП-65,2 шт.); 11 — рычаг торсионного вала с осью колеса (от БП-65,2 шт.); 12 — опорная стойка (труба 40х20,2 шт.)
Выводы справедливы, когда сцепной узел находится в плоскости симметрии прицепа. Если же попытаться совместить колею мотоцикла и одноосного прицепа сдвигом стыковочного узла влево, сделав несимметричным дышло, то во время езды прицеп будет стремиться повернуть вправо, двигаясь то юзом, то бросаясь из стороны в сторону. Такие поездки становятся не только сложными, но и опасными.
Для снижения воздействия поворачивающей силы (и даже ее устранения) А. Татарников нашел оригинальное конструкторское решение, установив колеса прицепа не на одной оси, а сместив их относительно друг друга (правое впереди левого). Смещение он определил чисто геометрически: перпендикуляр, опушенный из узла сцепления на линию, соединяющую точки касания колес с поверхностью дороги, должен делить эту линию пополам,
Я решил воспользоваться идеей А.Татарникова и тоже сделать прицеп к своему мотоциклу. Прикинув собственные возможности и перебрав имеющиеся узлы, детали и материалы, обдумал свой вариант конструкции. Руководствовался тем, чтобы, во-первых, по возможности обойтись без покупных деталей, во-вторых, свести до минимума объем токарных работ. Это мне удалось. Имея сварочный аппарат, электрическую дрель и слесарный инструмент, изготовил прицеп в домашних условиях.

И с коляской и с прицепом.

Основное изменение, которое я внес в конструкцию прицепа, касается моста и подвески колес.
Подвеска колес — торсионного типа. Ее изготовил из рам двух старых боковых прицепов БП-65, которые устанавливались раньше на мотоциклах «Иж-Ю-2К». Для этого отрезал от рам по поперечной трубе с торсионами в сборе. Одну трубу развернул на 180′ и жестко сварил с другой. Получился двухбалочный мост прицепа с независимыми подвесками обоих колес.
Колеса прицепа (в отличие от прототипа, они от мотоцикла «Восход») взаимозаменяемые с колесами мотоцикла-тягача. Каждое установлено на оси в двух подшипниках серии 203. От такого же мотоцикла использованы и тормозные колодки. Грязевые щитки самодельные, сварены из листовой стали толщиной 2 мм. Скобы крепления щитков сделаны из стальной полосы шириной 40 и толщиной 5 мм.
Кузов прицепа несущий. Каркас его металлический, сварен из квадратных труб сечением 20х20 мм. Обшивка кузова — его днище и боковые стенки — из многослойной фанеры толщиной 16 мм. Обшивка к каркасу прикреплена винтами и шурупами.
Для обеспечения безопасности движения в ночное время установил на прицепе два фонаря ФП-132 (габаритные огни, поворотники и стоп-сигналы в одном блоке). Они придали прицелу солидность и почти заводской внешний вид. Электрооборудование прицепа подключено к мотоциклу по однопроводной схеме через кабель с разъемом ОНЦ-ВН 1-7 на конце дышла.
Тягово-сцепное устройство выполнил таким же, как и на прицепе А.Татарникова, немного упростив замковую часть, и за крепил его между стяжными болтами, которыми регулируется ширина колеи между колесами мотоцикла и коляски.

И с коляской и с прицепом.

Конструкция сцепного устройства:
1 — тяга (труба 40х40), 2 — замок, 3 — масленка, 4 — шаровой шарнир, 5 — насадка на дышло, 6 — штырь-фиксатор.
Прицеп стал незаменимым помощником в садово-огородном строительстве. Особенно радует его «послушность». а также то. что он точно — след в след — движется за мотоциклом.
В заключение несколько советов тем, кто захочет повторить мой опыт.
Для эксплуатации прицепа на дорогах общего пользования необходима его регистрация в ГИБДД. Но прежде прицеп должен пройти экспертизу, а его владелец-изготовитель получить соответствующий документ, подтверждающий, что созданная им конструкция безопасна. Такая экспертиза может быть проведена территориальными организациями Всероссийского общества автолюбителей (ВОА) а также другими аккредитованными организациями. Помимо этого заключения в ГИБДД необходимо представить документы на номерные агрегаты, подтверждающие право собственности.
Эксплуатируя прицеп, владелец должен проверять перед каждой поездкой его техническое состояние. При движении же — соблюдать повышенное внимание м осторожность, так как мотопоезд уже не обладает той маневренностью, что мотоцикл с коляской. Тормозной путь его значительно больше, но резкого торможения следует избегать. Наверное, излишне напоминать, что перевозить людей в прицепе категорически запрещается. .

автор: Ю.ХОПМОГОРОВ  Источник: Моделист-Конструктор №6/2002
